Система предназначена для всех случаев, когда крепеж плиты с помощью винтов нежелателен.
Устанавливается легко и быстро, сравнительно небольшой бригадой. Простота системы и техника установки делают ее популярной и для любительской сборки.
Прижимной профиль системы защищен от ультрафиолетовых лучей, устойчив к ударам (град) и долговечен (10-15 лет).
Принципы проектирования и монтаж:
Детали HCP предназначены для покрытия несущих стропильных конструкций или конструкций с обрешеткой. Это будет ссылка на раздел Секреты мастерства-Типы конструкций.
Для кровли с соединительной системой HCP требуется проектирование конструкции с уклоном не менее 10% в дождливых районах и 45% в снежных районах.
Соединение плит друг с другом и с несущей конструкцией выполняется с помощью винтов только через профиль основания.
Соединения гибкие, и радиус холодного изгиба для них равен минимальному радиусу, допустимому для плиты.
Для того чтобы вычислить необходимую ширину плиты, следует принять в расчет наличие внутреннего пространства 25 мм в базовом профиле.
Деталь |
Артикул |
Схема |
Скрепление плит толщиной (мм) |
Размеры |
Профиль основания Base |
207 |
Соединение плит (основание) Размер: 16.30 х 60,00 (мм) Соединяется с крышкой профиля HCP |
6, 8, 10, 16 |
6 п.м |

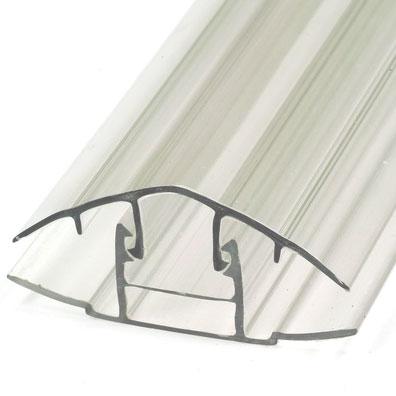

Прижимной профиль HCP Cap |
210 |
Соединение плит (крышка) Размер: 14.00 х 58,00 (мм) Соединяется с базой профиля HCP |
6, 8, 10 |
6 п.м |
Прижимной профиль HCP -16 Cap |
211 |
Соединение плит (крышка) Размер: 12.00 х 76,00 (мм) Соединяется с базой профиля HCP |
16 |
6 п.м |
Основные атрибуты | |
---|---|
Производитель | Полигаль Восток |
Страна производитель | Россия |
Тип комплектующего | Соединительный профиль |
Материал | Поликарбонат |
Назначение | Для поликарбоната |
Длина | 6000 мм |
Пользовательские характеристики | |
Цвет | Прозрачный |
Покрытие | защита от УФ |
